Руководство пользователя#

Модуль «Картографический компонент НСПД» предназначен для использования данных Национальной системы пространственных данных (НСПД) в среде ГИСОГД для обеспечения информационной поддержки при оказании государственных и муниципальных услуг.

Внедрение и использование модуля обеспечивает исполнение требований Постановления Правительства РФ № 1040 от 7 июня 2022 г. «О федеральной государственной географической информационной системе «Единая цифровая платформа «Национальная система пространственных данных» в части обязательного использования пространственных данных из ФГИС ЕЦП НСПД.

Модуль позволяет:

  • просматривать актуальный перечень доступных слоев и карт НСПД в панели навигации ГИСОГД;

  • просматривать слои ГИСОГД и НСПД на единой карте;

  • просматривать семантическую информацию выбранного объекта из слоев НСПД.

Работа с временными слоями НСПД#

В Основное приложение можно подключать картографические данные НСПД как временные слои. Они помогают сопоставить объекты и зоны НСПД с данными, открытыми на карте приложения.

Данные НСПД доступны только для просмотра. Их нельзя редактировать, удалять, использовать в панели представления или включать в отчеты.

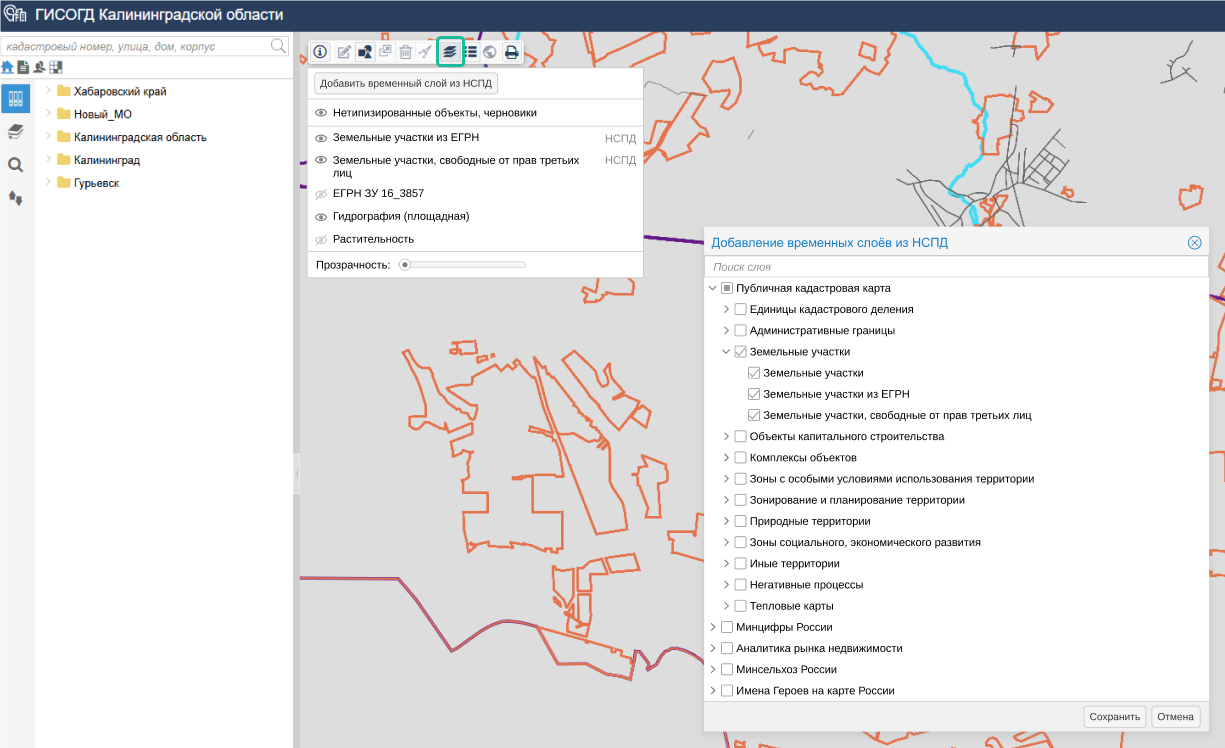

Чтобы подключить слой НСПД:

  1. Откройте необходимую карту на панели карты.

  2. На панели инструментов карты нажмите кнопку «Управление слоями».

  3. Нажмите «Добавить временный слой из НСПД».

  4. В открывшемся окне выберите нужные источники и слои НСПД.

Выбранный слой появится на карте и в общем списке слоев. Он будет отмечен меткой «НСПД» и расположен выше остальных временных слоев.

Чтобы отключить слой, снимите его отметку в дереве слоев НСПД.

../../../_images/component_nspd_1.png

Примечание

Подключенные слои временные. Они не сохраняются после обновления страницы, смены карты или нового входа в Систему.

Если система координат текущей карты не сопоставлена с системой координат НСПД, появится окно с предупреждением: «Не удалось открыть выбор слоев НСПД. Система координат «наименование СК» не сопоставлена с системой координат НСПД. Обратитесь к администратору, чтобы он настроил сопоставление».

Управление подключенными слоями#

Для слоя НСПД доступны обычные действия со слоем на карте:

  • включение или выключение отображения;

  • изменение порядка в списке слоев;

  • настройка прозрачности;

  • удаление слоя из текущей сессии;

  • открытие легенды.

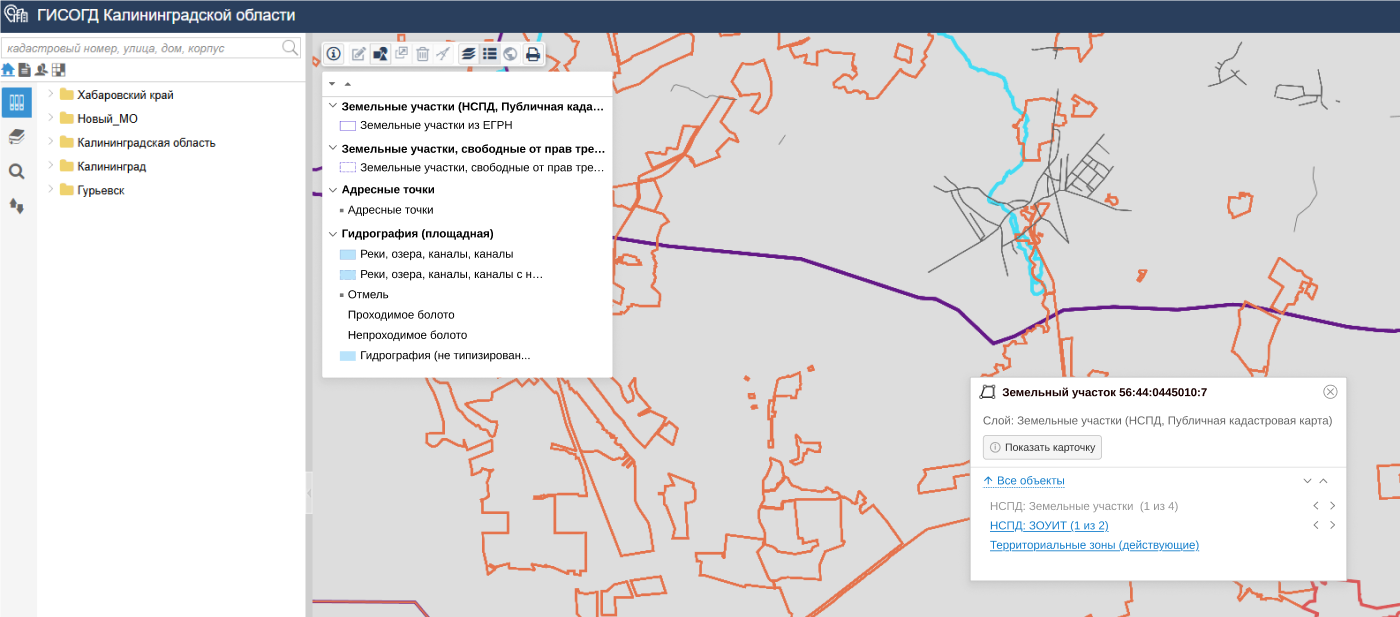

Слои НСПД отображаются на карте вместе со слоями ГИСОГД. Это позволяет визуально сопоставлять объекты и зоны из разных источников на одной территории.

../../../_images/component_nspd_2.png

Просмотр сведений об объекте НСПД#

  1. Подключите нужный слой НСПД.

  2. На панели инструментов карты нажмите кнопку «Информация об объекте» и укажите точку интересующего объекта.

  3. В общем списке результатов найдите объект с названием вида «НСПД: название объекта».

  4. Выберите объект.

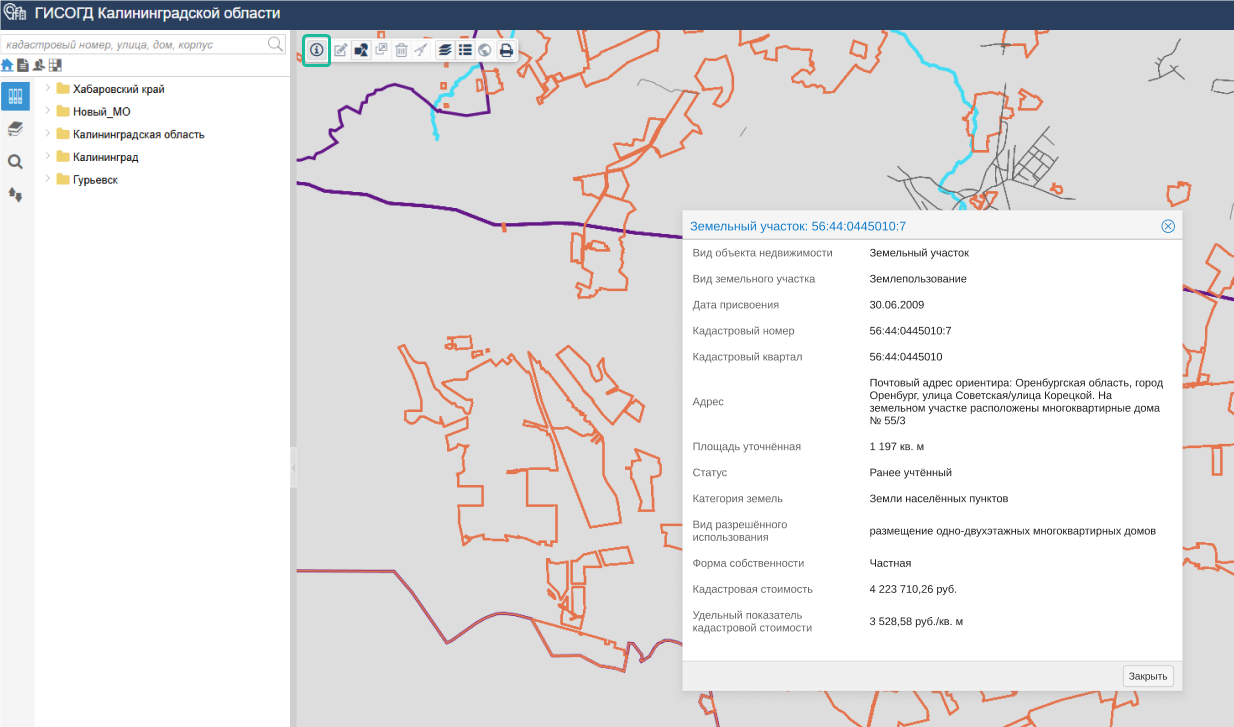

В краткой информации будут показаны название объекта и путь к слою. Если нужны полные сведения, откройте карточку объекта из краткой информации.

Карточка предназначена только для просмотра. Состав и порядок полей зависят от типа объекта и данных, переданных НСПД. Если НСПД не передала значение, Система его не дополняет.

После закрытия карточки происходит возврат к карте. Подключенные слои, масштаб, выбранный объект и краткая информация сохранятся.

../../../_images/component_nspd_3.png

Если по точке карты не удалось получить объекты НСПД, появится уведомление со списком слоев, для которых сведения недоступны.

Ограничения работы с данными НСПД#

Для объектов НСПД доступны просмотр, навигация по карте, инструмент «Информация об объекте», управление подключенным слоем, просмотр легенды и пространственное действие «Копировать».

Недоступны:

  • создание, редактирование и удаление объектов НСПД;

  • операции с геометрией объектов НСПД;

  • использование объектов НСПД в панели представления и отчетах;

  • сохранение объекта НСПД как объекта Системы.

Просмотр данных НСПД на карте является справочной информацией и не заменяет официальную выписку, если она нужна для рабочего процесса.
